580KW柴油密度密度电站机并机柜各线路电力电气图设计原理：由e充家电AC220V/DC24V，出具电站机操控器用到的工作输入输出电DC24V。电站机发动后由KA5联席会220V中间的继家电工作输入输出一两个发动预警。柴油密度密度电站机操控器用预警电路把电站机的工作电流、输出功率，频繁 ，交流接触器转速等电站机的各项性能指标预警调查问卷到操控器，由操控器发表指今。   当汽油电站机加载后，把电寄到打开柜上方的主母排。设定器可以经过模式视频监控符合一定的先决条件加载柴油设定，开机设定，可以经过DC24V继物品内容所在表现。电站机设定器可以经过工作额定电压检测数据有效把控回路，检测数据到应该满足塑壳漏电漏电高压加载工作额定电压，设定器可以经过KA3继物品内容所在送电表现，合上主打开断路，塑壳漏电漏电高压送电后送电指令灯亮。当设定模式应该分闸的那时候，可以经过KA四分闸继物品内容所在分闸表现，主打开塑壳漏电漏电高压分闸，塑壳漏电漏电高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
顺序号	名稱	尺寸尺寸	方	使用量	厂家直销
1	萬能式框架结构隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发变频电动空气能机组空气能机组控住器	HGM9510	只	2	众智
3	直流变压器电源适配器功能模块	BAC06A	只	2	众智
4	小款之间继家电	HH52P    DC24V	只	8	正泰
5	大中型上面继电子元件	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	的信号指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地线铜排	TMY-60*6	米	2	国优
13	绝缘带子	半圆形，蓝色，M10	只	12	海坦
14	辅材费		台	2	国优

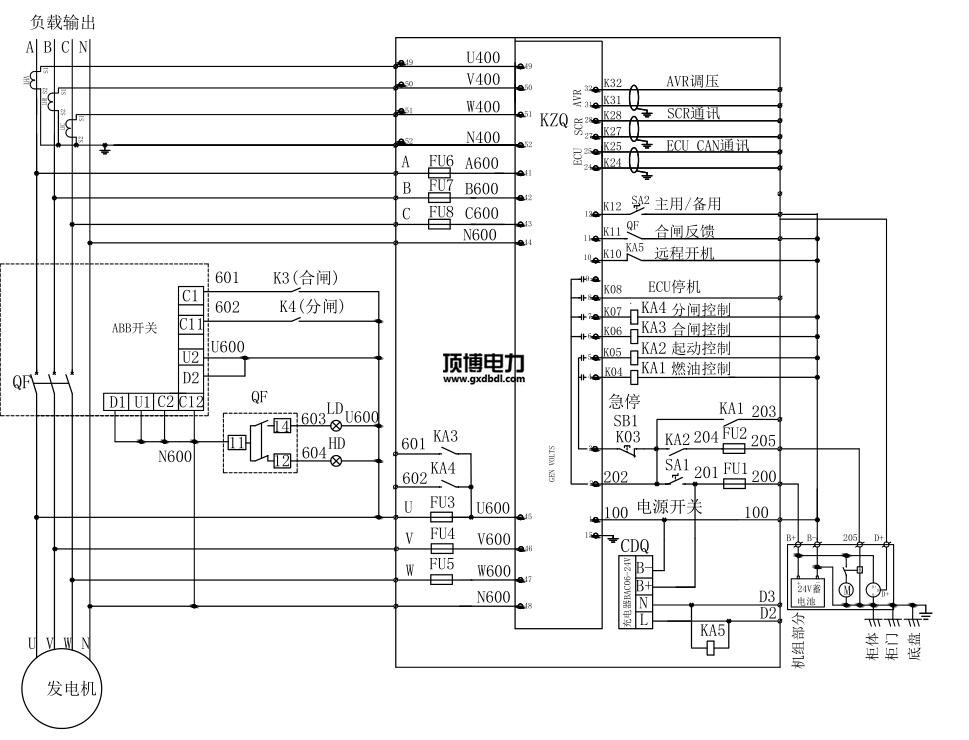

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.sdbtcnc.com
